您当前的位置:首页 - 明兴电缆:视频电缆与射频电缆的区别 发布时间:2020.05.02 新闻来源:明兴电缆_广州市明兴电缆有限公司 浏览次数:

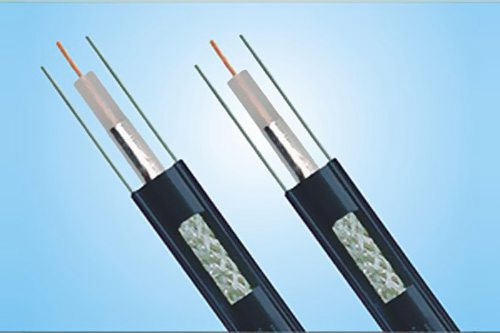

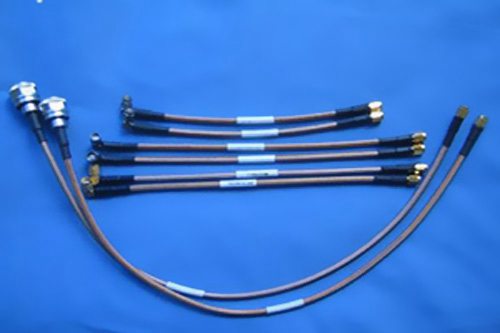

视频同轴电缆也称视频线或视频监控线,由于其首要是用来传输印象信号的一种电缆,多用于衔接安防监控摄像头和实际终端(电脑或显示器等)的电线电缆。 射频电缆也叫同轴电缆,是由相互同轴的内导体、外导体以及支撑表里导体的介质组成的。在无线电通讯、广播电视的射频传输中,射频电缆是重要的量备。 相同点: 1.特性阻抗相同75欧姆; 2.外层护套,屏蔽层结构,绝缘层外径,编数挑选,原料挑选,屏蔽层数等底子相同; 不同点: 1.绝缘层物理特性不同:SYV是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而SYWV也是聚乙烯填充,但充有80%的氮气气泡,聚乙烯只含有20%。 2.芯线直径不同:以75-5为例,由于-5电缆结构国家标准规则,绝缘层外径是4.8mm,不能改动,为了确保75Ω的特 性阻抗,而特性阻抗只与表里导体直径比和绝缘层的介电常数ε巨细有关,ε大芯线细,ε小芯线粗;芯线直径:SYV是0.75-0.8mm,SYWV是1.0mm;(芯线结构方式都可所以单股或多股);这一差异,导致了芯线电阻的不同。 3.上述两项底子差异,决议了两种电缆的传输特性传输衰减不同,SYV电缆是前期的同轴电缆,在几十年时间里一向用它传输,包含传输射频信号;但后来当SYWV呈现后,射频以上波段就很少使用SYV了。由于高频衰减不同太大了;渐渐的SYV就底子上首要用在监控视频传输上了,人们也就把这种射频电缆的“元老”,俗称为“视频电缆”。
